उत्पाद विवरण:
|
माप सीमा: | 20 मीटर | बिजली की आपूर्ति: | 24वीडीसी |
---|---|---|---|
सामग्री: | पीएफएपीटीएफई (वैकल्पिक) | प्रक्रिया कनेक्शन: | पेंच धागा, निकला हुआ किनारा (वैकल्पिक), |
केस सामग्री: | स्टेनलेस स्टील का मामला | परिचालन तापमान: | -40 ~ 130 ℃ |
सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | प्रक्रिया दबाव: | -10 ~ 40बार |
हाई लाइट: | NYRD801 इंटेलिजेंट रडार लेवल मीटर,रडार लेवल मीटर स्टेनलेस स्टील,स्टेनलेस स्टील इंटेलिजेंट लेवल ट्रांसमीटर |

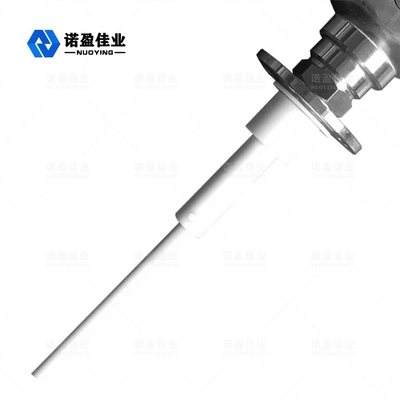

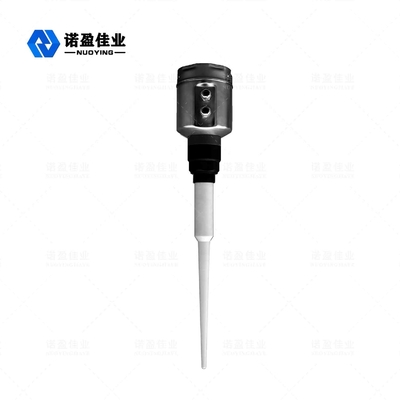

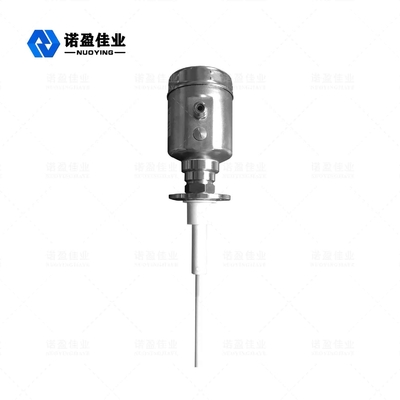

NYRD801 इंटेलिजेंट रडार लेवल मीटर
राडार स्तर मीटरऑपरेटिंग सिद्धांत
बहुत कम माइक्रोवेव ट्रांसमिटिंग और एंटेना सिस्टम प्राप्त करने के माध्यम से कम उत्सर्जन ऊर्जा दालें।प्रकाश की गति के साथ।रनिंग टाइम को लेवल सिग्नल के इलेक्ट्रॉनिक कंपोनेंट्स में बदला जा सकता है।एक बहुत ही कम विस्तार विधि के लिए एक विशेष समय स्थिर और सटीक माप सुनिश्चित करता है।
यहां तक कि अगर स्थिति अधिक जटिल है, तो एक झूठी प्रतिध्वनि है, नवीनतम माइक्रो-प्रोसेसिंग तकनीक और डिबगिंग सॉफ़्टवेयर के साथ सामग्री स्तर की प्रतिध्वनि का सटीक विश्लेषण कर सकते हैं।
इनपुट
ऐन्टेना परावर्तित माइक्रोवेव दालों को प्राप्त करता है और इलेक्ट्रॉनिक सर्किट को प्रेषित करता है, माइक्रोप्रोसेसर इस संकेत को संसाधित करता है, भौतिक सतह प्रतिध्वनि में उत्पन्न सूक्ष्म दालों की पहचान करता है।मिलीमीटर सटीकता तक पूर्ण किए गए बुद्धिमान सॉफ़्टवेयर द्वारा सही इको सिग्नल पहचान।भौतिक सतह से दूरी D और पल्स यात्रा समय T इसके समानुपाती है:
डी = सी × टी / 2
जहाँ C प्रकाश की गति है
क्योंकि खाली टैंक E की दूरी ज्ञात है, तो स्तर L है:
एल = ईडी
उत्पादन
खाली टैंक की ऊंचाई ई (= शून्य) दर्ज करके, पूर्ण टैंक ऊंचाई एफ (= पूर्ण स्केल) और पैरामीटर सेट करने के लिए कुछ एप्लिकेशन, एप्लिकेशन पैरामीटर स्वचालित रूप से पर्यावरण को मापने के लिए उपकरण को अनुकूलित करेंगे।4-20mA आउटपुट के अनुरूप है।
राडार स्तर मीटरतकनीकी मापदण्ड
आवेदन |
प्रक्रिया की स्थिति सरल, संक्षारक तरल, घोल, ठोस उदाहरण: तरल जल भंडारण टैंक;सोडा एसिड भंडारण टैंक;गारा टंकी;ठोस कणों;छोटे टैंक |
माप सीमा | 20 मीटर |
सामग्री | पीएफए, पीटीएफई (वैकल्पिक) |
फिटिंग प्रक्रिया | पेंच धागा, निकला हुआ किनारा (वैकल्पिक), |
प्रक्रिया तापमान | -40-130 ℃ |
प्रक्रिया दबाव: | -1~20बार,-0.1~2MPa |
repeatability | ± 3 मिमी |
शुद्धता | <0.1% |
आवृत्ति दर सीमा | 6.8GHz |
विस्फोट विरोधी | EXiaIICT6 |
संरक्षण ग्रेड | आईपी67 |
सिग्नल आउटपुट | 4-20mA, 4-20mA / HART (दो तार / चार तार) |
बिजली की आपूर्ति | 24वीडीसी |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटरडिज़ाइन विशेषताएँ
स्तर मीटर का NYRD801 तरल पदार्थ, घोल और छर्रों, दबाव भिन्नता के निरंतर गैर-संपर्क माप के लिए उपयुक्त है;अक्रिय गैसों और अस्थिर स्थितियों की उपस्थिति
मैंमाइक्रोवेव पल्स मापन विधि का उपयोग करें, यह सामान्य रूप से लगातार उद्योग के बैंड के भीतर काम किया जा सकता है।कम ऊर्जा बीम के लिए, विभिन्न धातुओं, गैर-धातु कंटेनर या पाइप पर स्थापित किया जा सकता है, मनुष्यों और पर्यावरण को कोई नुकसान नहीं होता है।
राडार स्तर मीटरस्थापना आवश्यकताएं
टैंक के अंदर स्थापना
अनुकूलित स्थापना विकल्प
NYRD801 टैंक के अंदर स्थापना
मानक स्थापना:
