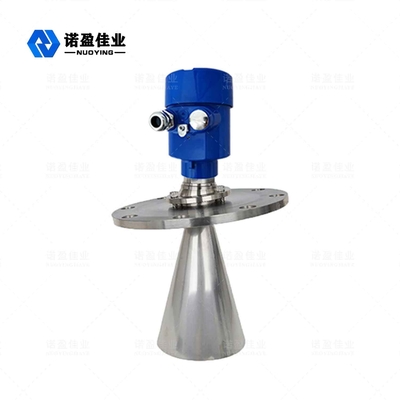

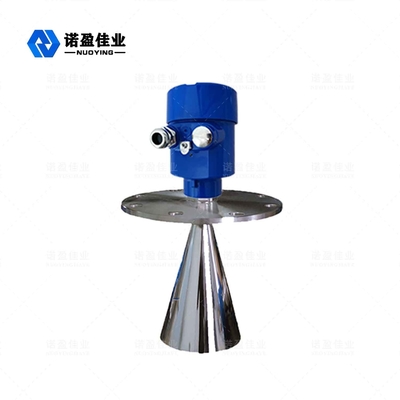

निकला हुआ किनारा प्रकार 35 मीटर बुद्धिमान स्तर ट्रांसमीटर 316 एसएस कण माध्यम

निकला हुआ किनारा प्रकार 35 मीटर बुद्धिमान स्तर ट्रांसमीटर 316 एसएस कण माध्यम

ब्रांड नाम: NUOYINGJIAYE
मॉडल संख्या: एनवाईआरडी803
एमओक्यू: 1
कीमत: $350 to $1600
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 100 पीसी/पूर्व माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
Explosion-proof certificate
माप सीमा:
30मी
आवृत्ति सीमा:
6.8GHz
सामग्री:
304,316 (वैकल्पिक)
प्रक्रिया कनेक्शन:
निकला हुआ किनारा (वैकल्पिक),
संरक्षण ग्रेड:
प्रदर्शन उपकरण IP67, IP67
परिचालन तापमान:
-40 ~ 130 ℃
सिग्नल आउटपुट:
4-20mA, 4-20mA / HART (दो तार / चार तार)
विशिष्ट आवेदन पत्र:
तरल, धूल और कण माध्यम का स्तर माप
पैकेजिंग विवरण:
60cm×30cm×30cm,90cm×30cm×30cm, निर्यात मानक पैकिंग
आपूर्ति की क्षमता:
100 पीसी/पूर्व माह
प्रमुखता देना:

35 मीटर इंटेलिजेंट लेवल ट्रांसमीटर

,

इंटेलिजेंट लेवल ट्रांसमीटर 316 एसएस

,

पार्टिकल मीडियम रडार लेवल सेंसर

उत्पाद वर्णन



NYRD803 इंटेलिजेंट रडार लेवल मीटर



रडार स्तर मीटर माइक्रोवेव पल्स माप पद्धति को अपनाता है, और औद्योगिक आवृत्ति बैंड, कम बीम ऊर्जा की सीमा में सामान्य हो सकता है, विभिन्न प्रकार के धातु, गैर-धातु कंटेनर या पाइपलाइन, तरल, घोल और कण सामग्री स्तर में स्थापित किया जा सकता है। -संपर्क निरंतर माप।धूल, तापमान, दबाव परिवर्तन, अक्रिय गैस और भाप के लिए उपयुक्त।रडार स्तर मीटर से मानव शरीर और पर्यावरण को कोई नुकसान नहीं होता है, लेकिन माध्यम के अनुपात से प्रभावित नहीं होने, ढांकता हुआ स्थिरांक के परिवर्तन से प्रभावित नहीं होने और साइट पर समायोजन की आवश्यकता नहीं होने के फायदे भी हैं।औद्योगिक जरूरतों के लिए, या ग्राहकों को आर्थिक लाभ के विचार के लिए यह एक बहुत अच्छा विकल्प है।



राडार स्तर मीटरतकनीकी मापदण्ड



आवेदन

प्रक्रिया की स्थिति सरल, तरल, घोल, ठोस

उदाहरण: तरल जल भंडारण टैंक;सोडा एसिड भंडारण टैंक;गारा टंकी;ठोस कणों;छोटे टैंक

माप सीमा 35m
सामग्री 304,316 (वैकल्पिक)
फिटिंग प्रक्रिया निकला हुआ किनारा (वैकल्पिक),
प्रक्रिया तापमान -40-130 ℃
प्रक्रिया दबाव: -1~40बार,-0.1~4MPa
repeatability ± 3 मिमी
शुद्धता <0.1%
आवृत्ति दर सीमा 6.8GHz
विस्फोट विरोधी EXiaIICT6
संरक्षण ग्रेड आईपी67
सिग्नल आउटपुट 4-20mA, 4-20mA / HART (दो तार / चार तार)
बिजली की आपूर्ति 24वीडीसी



मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!



राडार स्तर मीटरऑपरेटिंग सिद्धांत



बहुत कम माइक्रोवेव ट्रांसमिटिंग और एंटेना सिस्टम प्राप्त करने के माध्यम से कम उत्सर्जन ऊर्जा दालें।प्रकाश की गति के साथ।रनिंग टाइम को लेवल सिग्नल के इलेक्ट्रॉनिक कंपोनेंट्स में बदला जा सकता है।एक बहुत ही कम विस्तार विधि के लिए एक विशेष समय स्थिर और सटीक माप सुनिश्चित करता है।
यहां तक ​​​​कि अगर स्थिति अधिक जटिल है, तो एक झूठी प्रतिध्वनि है, नवीनतम माइक्रो-प्रोसेसिंग तकनीक और डिबगिंग सॉफ़्टवेयर के साथ सामग्री स्तर की प्रतिध्वनि का सटीक विश्लेषण कर सकते हैं।



निकला हुआ किनारा प्रकार 35 मीटर बुद्धिमान स्तर ट्रांसमीटर 316 एसएस कण माध्यम 0

राडार स्तर मीटरस्थापना आवश्यकताएं



स्थापना विवरण



अनुशंसित दूरी (1) दीवार से स्थापित छोटी पाइप की बाहरी दीवार तक:



  • टैंक की दीवार से दूरी: टैंक के व्यास का 1/6, मिन।दूरी 200mm . है
  • सामग्री खिला साइलो के ऊपर स्थापित करने की अनुमति नहीं है(4)
  • केंद्रीय स्थिति (3) में स्थापित करने की अनुमति नहीं है, यदि इसे केंद्र में स्थापित किया गया है, तो यह झूठी लहर प्रतिध्वनि पैदा करेगा, यह तरंग प्रतिध्वनि को बाधित करता है और संकेत हानि का कारण बनता है।
  • यदि टैंक के गेज और दीवार के बीच की दूरी को सुरक्षित नहीं किया जा सकता है, तो टैंक की दीवार पर माध्यमों का पालन किया जाएगा, जिससे झूठी लहर प्रतिध्वनि पैदा होगी, गेज डिबगिंग के दौरान, झूठी लहर प्रतिध्वनि को बचाया नहीं गया है।



निकला हुआ किनारा प्रकार 35 मीटर बुद्धिमान स्तर ट्रांसमीटर 316 एसएस कण माध्यम 1



अनुकूलित स्थापना विकल्प

  • एंटीना का आकार: एंटीना का आकार जितना बड़ा होगा, तरंग बीन कोण उतना ही छोटा होगा, और रुकावट तरंग प्रतिध्वनि कमजोर होगी।
  • एंटीना समायोजन: अनुकूलित मापने की स्थिति में एंटीना समायोजित करें।
  • गाइडेड वेव ट्यूब: गाइडेड वेव ट्यूब का इस्तेमाल इंटरफेरेंस वेव इको से बचने के लिए किया जाता है।

निकला हुआ किनारा प्रकार 35 मीटर बुद्धिमान स्तर ट्रांसमीटर 316 एसएस कण माध्यम 2



NYRD803 टैंक के अंदर स्थापना


मानक स्थापना:

  • एंटीना को टैंक की दीवार की ओर नहीं झुकाया जा सकता।
  • हॉर्न एंटीना को इंस्टॉलेशन शॉर्ट पाइप के बाहर बढ़ाया जाना चाहिए;अन्यथा एंटीना एक्सटेंशन पाइप का उपयोग करना होगा।
  • हॉर्न एंटीना को लंबवत होने के लिए समायोजित किया जाना चाहिए, बीन को टैंक की दीवार की ओर इंगित न करने दें।



निकला हुआ किनारा प्रकार 35 मीटर बुद्धिमान स्तर ट्रांसमीटर 316 एसएस कण माध्यम 3
