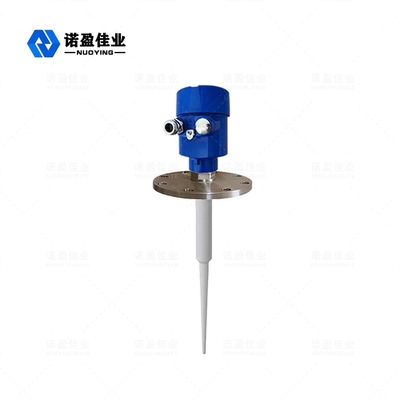

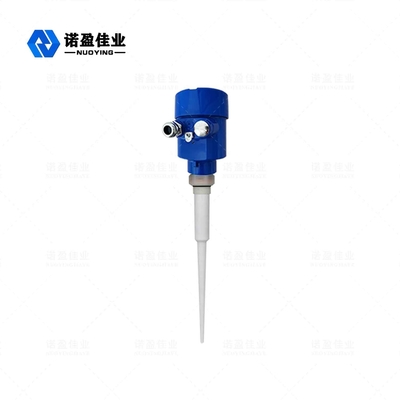

20m HART राडार स्तर ट्रांसमीटर 24VDC जल स्तर रडार

NYRD801 इंटेलिजेंट रडार लेवल मीटर

राडार स्तर मीटरऑपरेटिंग सिद्धांत

बहुत कम माइक्रोवेव ट्रांसमिटिंग और एंटेना सिस्टम प्राप्त करने के माध्यम से कम उत्सर्जन ऊर्जा दालें।प्रकाश की गति के साथ।रनिंग टाइम को लेवल सिग्नल के इलेक्ट्रॉनिक कंपोनेंट्स में बदला जा सकता है।एक बहुत ही कम विस्तार विधि के लिए एक विशेष समय स्थिर और सटीक माप सुनिश्चित करता है।
यहां तक ​​​​कि अगर स्थिति अधिक जटिल है, तो एक झूठी प्रतिध्वनि है, नवीनतम माइक्रो-प्रोसेसिंग तकनीक और डिबगिंग सॉफ़्टवेयर के साथ सामग्री स्तर की प्रतिध्वनि का सटीक विश्लेषण कर सकते हैं।

राडार स्तर मीटरतकनीकी मापदण्ड

मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!

राडार स्तर मीटरस्थापना आवश्यकताएं

स्थापना विवरण

अनुशंसित दूरी (1) दीवार से स्थापित छोटी पाइप की बाहरी दीवार तक:

• टैंक की दीवार से दूरी: टैंक के व्यास का 1/6, मिन।दूरी 200mm . है
• सामग्री खिला साइलो के ऊपर स्थापित करने की अनुमति नहीं है(4)
• केंद्रीय स्थिति (3) में स्थापित करने की अनुमति नहीं है, यदि इसे केंद्र में स्थापित किया गया है, तो यह झूठी लहर प्रतिध्वनि पैदा करेगा, यह तरंग प्रतिध्वनि को बाधित करता है और संकेत हानि का कारण बनता है।
• यदि टैंक के गेज और दीवार के बीच की दूरी को सुरक्षित नहीं किया जा सकता है, तो टैंक की दीवार पर माध्यमों का पालन किया जाएगा, जिससे झूठी लहर प्रतिध्वनि पैदा होगी, गेज डिबगिंग के दौरान, झूठी लहर प्रतिध्वनि को बचाया नहीं गया है।

अनुकूलित स्थापना विकल्प

• एंटीना का आकार: एंटीना का आकार जितना बड़ा होगा, तरंग बीन कोण उतना ही छोटा होगा, और रुकावट तरंग प्रतिध्वनि कमजोर होगी।
• एंटीना समायोजन: अनुकूलित मापने की स्थिति में एंटीना समायोजित करें।
• गाइडेड वेव ट्यूब: गाइडेड वेव ट्यूब का इस्तेमाल इंटरफेरेंस वेव इको से बचने के लिए किया जाता है।

NYRD801 टैंक के अंदर स्थापना

मानक स्थापना:

• एंटीना को टैंक की दीवार की ओर नहीं झुकाया जा सकता।
• तापमान के प्रभाव को कम करने के लिए, फ्लैंगेस के कनेक्शन पर स्प्रिंग गैस्केट लगाएं।
• रॉड प्रकार के एंटीना के लिए, इंस्टॉलेशन शॉर्ट पाइप को बाहर बढ़ाया जाना चाहिए।
• रॉड प्रकार के एंटीना को लंबवत रखें;बीन को टैंक की दीवार की ओर न जाने दें।
