1 मिमी संकल्प निर्देशित तरंग रडार स्तर ट्रांसमीटर कम ढांकता हुआ

1 मिमी संकल्प निर्देशित तरंग रडार स्तर ट्रांसमीटर कम ढांकता हुआ
1 मिमी संकल्प निर्देशित तरंग रडार स्तर ट्रांसमीटर कम ढांकता हुआ 1 मिमी संकल्प निर्देशित तरंग रडार स्तर ट्रांसमीटर कम ढांकता हुआ

बड़ी छवि :  1 मिमी संकल्प निर्देशित तरंग रडार स्तर ट्रांसमीटर कम ढांकता हुआ

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: NUOYINGJIAYE
प्रमाणन: Explosion-proof certificate
मॉडल संख्या: एनवाईआरडी703
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: $450 to $2000
पैकेजिंग विवरण: निर्यात मानक पैकिंग
प्रसव के समय: 1-3 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1000 पीसी / पूर्व माह

1 मिमी संकल्प निर्देशित तरंग रडार स्तर ट्रांसमीटर कम ढांकता हुआ

वर्णन
माप सीमा: 30मी बिजली की आपूर्ति: 24वीडीसी
सामग्री: 304,316 एल (वैकल्पिक) प्रक्रिया कनेक्शन: निकला हुआ किनारा (वैकल्पिक),
शुद्धता: <0.1% परिचालन तापमान: -40 ~ 130 ℃

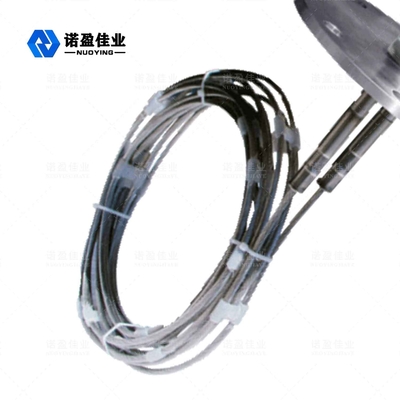

repeatability: ± 3 मिमी एंटीना प्रकार: डबल केबल एंटीना
हाई लाइट:

1 मिमी निर्देशित तरंग रडार स्तर ट्रांसमीटर

,

रडार स्तर ट्रांसमीटर कम ढांकता हुआ

,

1 मिमी GWR स्तर ट्रांसमीटर

NYRD703 1.8GHz गाइडेड वेव रडार लेवल मीटर लेवल ट्रांसमीटर लो डाइइलेक्ट्रिक कॉन्स्टेंट मीडिया का मापन

NYRD703 1.8GHz गाइडेड वेव राडार स्तर मीटर



गाइडेड वेव रडार लेवल मीटर टाइम डोमेन रिफ्लेक्शन (TDR) के सिद्धांत पर आधारित एक लेवल मीटर है।रडार स्तर गेज की विद्युत चुम्बकीय पल्स प्रकाश की गति से स्टील केबल या जांच के साथ फैलती है।स्तर मीटर की पल्स का हिस्सा एक प्रतिध्वनि बनाने और उसी पथ के साथ पल्स ट्रांसमीटर पर लौटने के लिए परिलक्षित होता है।ट्रांसमीटर और मापा माध्यम की सतह के बीच की दूरी उस अवधि के दौरान नाड़ी के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।



राडार स्तर मीटरतकनीकी मापदण्ड



मापदंडों

आवृत्ति: 100MHZ-1.8GHZ

मापने की सीमा: -केबल: 0-30 मीटर;रॉड, समाक्षीय: 0-6m

दोहराव: ± 3 मिमी

संकल्प: 1 मिमी

नमूनाकरण: 55 नमूने गूंजें / s

प्रतिक्रिया की गति: 0.2S (वास्तविक उपयोग के आधार पर)

आउटपुट करंट सिग्नल: 4-20mA

शुद्धता: <0.1%

संचार अंतरफलक हार्ट संचार प्रोटोकॉल
प्रक्रिया कनेक्शन

G1-1 / 2

निकला हुआ किनारा DN50, DN80, DN100, DN150

प्रक्रिया दबाव -1 ~ 40बार
शक्ति

पावर: 24VDC (± 10%), तरंग वोल्टेज: 1Vpp

बिजली की खपत: अधिकतम 22.5mA

पर्यावरण की स्थिति तापमान -40 ℃ ~ +80 ℃
आवास संरक्षण ग्रेड आईपी68
विस्फोट का स्तर EXiaIICT6
इंस्ट्रुमेंटेशन बिजली की आपूर्ति और सिग्नल आउटपुट वायर कनेक्शन

दो-कोर परिरक्षित केबल साझा करना

केबल प्रविष्टि: 2 एम 20 × 1.5 (केबल व्यास 5 - 9 मिमी)



मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!



राडार स्तर मीटरऑपरेटिंग सिद्धांत



गाइडेड वेव रडार एक प्रकार का मापक यंत्र है जो समय यात्रा के सिद्धांत पर आधारित है।रडार तरंग प्रकाश की गति से चलती है, और इसके चलने के समय को इलेक्ट्रॉनिक घटकों द्वारा एक स्तर संकेत में परिवर्तित किया जा सकता है।जांच उच्च-आवृत्ति दालों का उत्सर्जन करती है जो केबल के साथ फैलती हैं, और दालों को वापस परावर्तित किया जाता है जब वे सामग्री की सतह का सामना करते हैं और मीटर के अंदर रिसीवर द्वारा प्राप्त करते हैं।दूरी संकेत तब स्तर संकेत में परिवर्तित हो जाता है।

राडार स्तर मीटरस्थापना आवश्यकताएं



उपायतत्व आरएंजे



अंधा क्षेत्र भौतिक सतह के उच्चतम स्तर और माप संदर्भ बिंदु के बीच न्यूनतम दूरी को संदर्भित करता है।

निचला अंधा क्षेत्र केबल के नीचे की दूरी को संदर्भित करता है जिसे ठीक से मापा नहीं जा सकता है।

प्रभावी दूरी ऊपरी अंधे क्षेत्र और निचले अंधे क्षेत्र के बीच की दूरी है।



ध्यान दें:केवल जब सामग्री का स्तर ऊपर और नीचे के अंधे क्षेत्रों के बीच होता है, तो सामग्री स्तर के विश्वसनीय माप की गारंटी दी जा सकती है।



इंस्टालेशन गाइड



निम्नलिखित इंस्टॉलेशन गाइड ठोस कणों और तरल के मापन के लिए केबल और रॉड जांच के लिए उपयुक्त है।समाक्षीय ट्यूबलर जांच केवल तरल वस्तु पर लागू होती है।



1 मिमी संकल्प निर्देशित तरंग रडार स्तर ट्रांसमीटर कम ढांकता हुआ 0



स्थापना की स्थिति:

आउटलेट और इनलेट से दूर रहने की कोशिश करें।

मीटर को धातु की टंकियों और प्लास्टिक की टंकियों के लिए टैंक की आंतरिक दीवार को नहीं छूना चाहिए।यदि यह एक धातु टैंक है, तो टैंक के केंद्र में सामग्री स्तर मीटर स्थापित नहीं किया जाना चाहिए।

साइलो व्यास के 1/4 भाग पर स्थापित करने का प्रस्ताव है।

केबल या रॉड प्रकार की जांच को टैंक की दीवार से कम से कम 30 सेमी की दूरी पर रखना चाहिए।

जांच का तल टैंक के तल से लगभग 30 मिमी होना चाहिए।

जांच को टैंक के भीतर की बाधाओं से कम से कम 200 मिमी की दूरी रखनी चाहिए।

यदि कंटेनर के नीचे एक शंकु है, तो टैंक टॉप के केंद्र में सेंसर स्थापित किया जा सकता है, इसलिए माप को टैंक के नीचे ले जाया जा सकता है।



दाईं ओर की तस्वीर रॉड-प्रकार के रडार इंस्टॉलेशन आरेख को दिखाती है, जिसका उपयोग मुख्य रूप से तरल स्तर माप के लिए किया जाता है।



केबल पर लागू डाउन-पुलिंग बल



चार्ज और डिस्चार्ज करते समय, सामग्री केबल को डाउन-पुलिंग बल उत्पन्न करेगी, जो निम्नलिखित कारकों द्वारा निर्धारित की जाती है:

  • तार की लम्बाई
  • सामग्री घनत्व
  • टैंक व्यास
  • केबल व्यास

तरल माप के लिए स्थापना गाइड



नीचे संस्थापन गाइड रॉड- और केबल-प्रकार की जांच पर लागू होता है।ट्यूबलर जांच माप स्थापना विधि से संबंधित नहीं है।



स्थापना की स्थिति

  • टैंक की दीवार से दूरी टैंक व्यास के 1/6 ~ 1/4 के रूप में सुझाई गई है (कम से कम 300 मिमी, कंक्रीट टैंक के लिए कम से कम 400 मिमी)
  • धातु टैंक केंद्र पर स्थापित न करें
  • आउटलेट पर स्थापित न करें
  • याद रखें कि जांच की लंबाई का चयन करते समय जांच तल को 30 मिमी से अधिक की दूरी रखनी चाहिए।
  • मध्यम तापमान पर ध्यान दें।

टैंक के भीतर बाधाएं

  • जांच को बाधाओं से कम से कम 200 मिमी की दूरी रखनी चाहिए।

हस्तक्षेप हटाना

  • हस्तक्षेप दमन: सॉफ्टवेयर हस्तक्षेप प्रतिध्वनि को दबा सकता है, ताकि माप के आदर्श प्रभाव को प्राप्त किया जा सके।
  • बाईपास, वेव गाइड पाइप या ट्यूब का उपयोग हस्तक्षेप को दबाने के लिए किया जा सकता है जब चिपचिपापन 500cst से अधिक न हो।
