उत्पाद विवरण:
|
| माप सीमा: | 6 | आवृत्ति सीमा: | 1.8GHz |
|---|---|---|---|
| केस सामग्री: | स्टेनलेस स्टील का मामला | प्रक्रिया कनेक्शन: | पेंच धागा, निकला हुआ किनारा (वैकल्पिक), |
| संरक्षण ग्रेड: | प्रदर्शन उपकरण IP67, IP68 | परिचालन तापमान: | -40 ~ 130 ℃ |
| सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | प्रक्रिया दबाव: | -1~40बार |
| हाई लाइट: | 100MHZ रडार स्तर ट्रांसमीटर,रडार स्तर ट्रांसमीटर IP68,IP68 माइक्रोवेव स्तर ट्रांसमीटर |
||

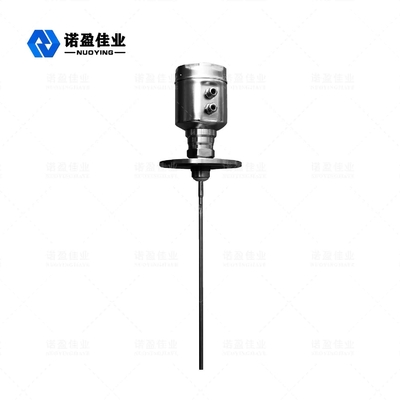

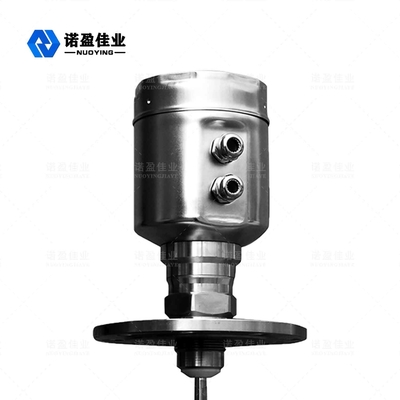

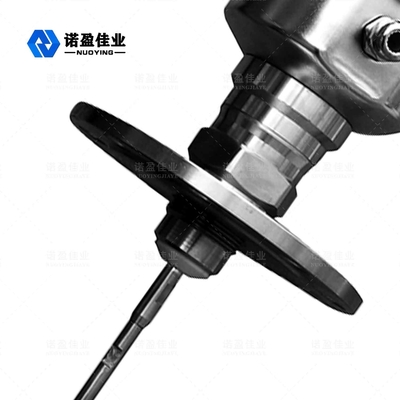

NYRD702 (स्टेनलेस स्टील) 1.8GHz गाइडेड वेव राडार स्तर मीटर
गाइडेड वेव रडार लेवल मीटर टाइम डोमेन रिफ्लेक्शन (TDR) के सिद्धांत पर आधारित एक लेवल मीटर है।रडार स्तर गेज की विद्युत चुम्बकीय पल्स प्रकाश की गति से स्टील केबल या जांच के साथ फैलती है।स्तर मीटर की पल्स का हिस्सा एक प्रतिध्वनि बनाने और उसी पथ के साथ पल्स ट्रांसमीटर पर लौटने के लिए परिलक्षित होता है।ट्रांसमीटर और मापा माध्यम की सतह के बीच की दूरी उस अवधि के दौरान नाड़ी के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।
राडार स्तर मीटरतकनीकी मापदण्ड
| मापदंडों |
आवृत्ति: 100MHZ-1.8GHZ मापने की सीमा: -केबल: 0-30 मीटर;रॉड, समाक्षीय: 0-6m दोहराव: ± 3 मिमी संकल्प: 1 मिमी नमूनाकरण: 55 नमूने गूंजें / s प्रतिक्रिया की गति: 0.2S (वास्तविक उपयोग के आधार पर) आउटपुट करंट सिग्नल: 4-20mA शुद्धता: <0.1% |
| संचार अंतरफलक | हार्ट संचार प्रोटोकॉल |
| प्रक्रिया कनेक्शन |
G1-1 / 2 निकला हुआ किनारा DN50, DN80, DN100, DN150 |
| प्रक्रिया दबाव | -1 ~ 40बार |
| शक्ति |
पावर: 24VDC (± 10%), तरंग वोल्टेज: 1Vpp बिजली की खपत: अधिकतम 22.5mA |
| पर्यावरण की स्थिति | तापमान -40 ℃ ~ +80 ℃ |
| आवास संरक्षण ग्रेड | आईपी68 |
| विस्फोट का स्तर | EXiaIICT6 |
| इंस्ट्रुमेंटेशन बिजली की आपूर्ति और सिग्नल आउटपुट वायर कनेक्शन |
दो-कोर परिरक्षित केबल साझा करना केबल प्रविष्टि: 2 एम 20 × 1.5 (केबल व्यास 5 - 9 मिमी) |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटरऑपरेटिंग सिद्धांत
गाइडेड वेव रडार एक प्रकार का मापक यंत्र है जो समय यात्रा के सिद्धांत पर आधारित है।रडार तरंग प्रकाश की गति से चलती है, और इसके चलने के समय को इलेक्ट्रॉनिक घटकों द्वारा एक स्तर संकेत में परिवर्तित किया जा सकता है।जांच उच्च-आवृत्ति दालों का उत्सर्जन करती है जो केबल के साथ फैलती हैं, और दालों को वापस परावर्तित किया जाता है जब वे सामग्री की सतह का सामना करते हैं और मीटर के अंदर रिसीवर द्वारा प्राप्त करते हैं।दूरी संकेत तब स्तर संकेत में परिवर्तित हो जाता है।
राडार स्तर मीटरस्थापना आवश्यकताएं
उपायतत्व आरएंजे
प्रतीक ईएक्सप्लाराष्ट्र:
एच ---- मापन सीमा
एल ---- खाली टैंक दूरी
बी ---- शीर्ष पर अंधा क्षेत्र
ई ---- जांच और टैंक की दीवार के बीच न्यूनतम दूरी
अंधा क्षेत्र भौतिक सतह के उच्चतम स्तर और माप संदर्भ बिंदु के बीच न्यूनतम दूरी को संदर्भित करता है।
निचला अंधा क्षेत्र केबल के नीचे की दूरी को संदर्भित करता है जिसे ठीक से मापा नहीं जा सकता है।
प्रभावी दूरी ऊपरी अंधे क्षेत्र और निचले अंधे क्षेत्र के बीच की दूरी है।
ध्यान दें:केवल जब सामग्री का स्तर ऊपर और नीचे के अंधे क्षेत्रों के बीच होता है, तो सामग्री स्तर के विश्वसनीय माप की गारंटी दी जा सकती है।
इंस्टालेशन गाइड
नीचे दिए गए इंस्टॉलेशन गाइड ठोस कणों और तरल पदार्थों को मापने के लिए केबल और रॉड जांच पर लागू होते हैं।समाक्षीय ट्यूबलर जांच केवल तरल वस्तुओं के लिए उपयुक्त हैं।
स्थापना की स्थिति:
