उत्पाद विवरण:
|
| माप सीमा: | 6m，15m | एंटीना प्रकार: | उच्च तापमान और उच्च दबाव एंटीना |
|---|---|---|---|
| सामग्री: | 304,316 एल (वैकल्पिक) | धमाका प्रूफ ग्रेड: | ExiaⅡCT6 (वैकल्पिक) |
| संरक्षण वर्ग: | प्रदर्शन उपकरण IP67 | परिचालन तापमान: | -40 ~ 500 ℃ |
| सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | प्रक्रिया दबाव: | -1~40बार |

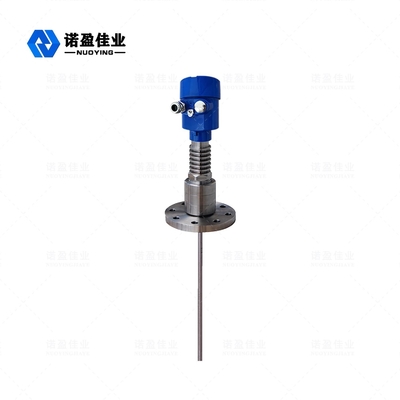

एनवाईआरडी7051.8GHz गाइडेड वेव राडार स्तर मीटर
गाइडेड वेव रडार लेवल गेज, रासायनिक उद्योग में एक स्तर मापने वाला उपकरण।गाइडेड वेव रडार लेवल मीटर टाइम डोमेन रिफ्लेक्टोमेट्री (TDR) के सिद्धांत पर आधारित एक रडार लेवल मीटर है।रडार स्तर मीटर की विद्युत चुम्बकीय पल्स प्रकाश की गति से केबल या जांच रॉड के साथ यात्रा करती है।जब यह मापा माध्यम की सतह से मिलता है, तो रडार स्तर मीटर की पल्स का हिस्सा एक प्रतिध्वनि बनाने के लिए परावर्तित होता है और उसी पथ के साथ पल्स ट्रांसमीटर पर वापस आ जाता है।लॉन्चर और मापा माध्यम की सतह के बीच की दूरी इस बीच नाड़ी के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।
राडार स्तर मीटरतकनीकी मापदण्ड
| ठेठ आवेदन | तरल पदार्थ, पाउडर, ठोस कण, संक्षारक मीडिया |

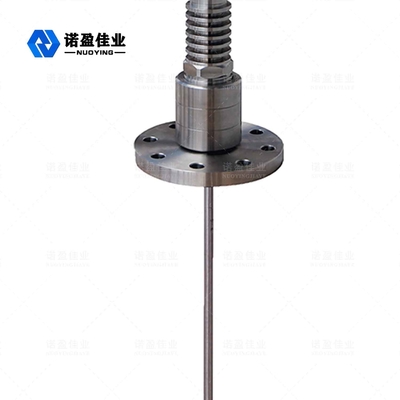

| एंटीना सामग्री | लचीली केबल / 304 / PTFE (वैकल्पिक) |
| माप सीमा | 6 वर्ग मीटर |
| शुद्धता | ± 1 मिमी |
| बिजली की आपूर्ति | 24 वीडीसी (दो-तार, चार-तार) |
| मध्यम तापमान | -40～+130℃,-40～+250℃ |
| दबाव | -0.1～4.0एमपीए |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
| संरक्षण वर्ग | आईपी67 |
| धमाका प्रूफ ग्रेड | ExiaⅡCT6 (वैकल्पिक) |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटरऑपरेटिंग सिद्धांत
निर्देशित तरंग रडार द्वारा उत्सर्जित उच्च आवृत्ति माइक्रोवेव पल्स डिटेक्शन घटक (स्टील केबल या स्टील रॉड) के साथ फैलता है, और जब यह मापा माध्यम का सामना करता है, तो ढांकता हुआ स्थिरांक के अचानक परिवर्तन के कारण, यह प्रतिबिंब का कारण बनता है, और एक हिस्सा नाड़ी ऊर्जा वापस परिलक्षित होती है।प्रेषित नाड़ी और परावर्तित नाड़ी के बीच का समय अंतराल मापा माध्यम की दूरी के समानुपाती होता है।
राडार स्तर मीटरस्थापना आवश्यकताएं
मानक स्थापना विधि
कंटेनर व्यास के 1/4 या 1/6 पर स्थापित करने की अनुशंसा की जाती है।
नोट: टैंक की दीवार से न्यूनतम दूरी L0≥300mm, H0≥50mm है।
इनलेट और आउटलेट से दूर रहें।
लिमिट स्विच, हीटिंग कॉइल, एजिटेटर आदि जैसी बाधाओं से दूर रहें। नोट: जांच और बाधा के बीच की दूरी ≥200mm है।
जब कंटेनर एक धातु की कैन हो, तो राडार को पूरी रेंज में कैन की दीवार और तल को नहीं छूना चाहिए।
यदि कंटेनर का निचला भाग पतला है, तो टैंक के शीर्ष के केंद्र में रडार स्थापित किया जा सकता है।
इंस्टालेशन शॉर्ट पाइप की ऊंचाई L1≤10cm होनी चाहिए।
राडार स्तर मीटरबिजली के कनेक्शन
आपूर्ति वोल्टेज
(4 ~ 20) एमए / एचएआरटी (दो-तार)
बिजली की आपूर्ति और आउटपुट करंट सिग्नल एक दो-कोर परिरक्षित केबल साझा करते हैं।विशिष्ट आपूर्ति वोल्टेज श्रेणी के लिए तकनीकी डेटा देखें।आंतरिक रूप से सुरक्षित प्रकार के लिए, बिजली की आपूर्ति और उपकरण के बीच एक सुरक्षा अवरोध जोड़ा जाना चाहिए।
(4 ~ 20) एमए / हार्ट (चार-तार)
बिजली की आपूर्ति और वर्तमान संकेत अलग हो गए हैं, और प्रत्येक दो-कोर परिरक्षित तार का उपयोग करता है।विशिष्ट आपूर्ति वोल्टेज श्रेणी के लिए तकनीकी डेटा देखें।
RS485/मोडबस
बिजली की आपूर्ति और मोडबस सिग्नल अलग हो जाते हैं, और प्रत्येक दो-कोर परिरक्षित तार का उपयोग करता है।विशिष्ट आपूर्ति वोल्टेज श्रेणी के लिए तकनीकी डेटा देखें।
कनेक्शन विधि
धमाका प्रूफ कनेक्शन
राडार स्तर मीटरचयन सारणी
उदाहरण के लिए: NYRD705-AC1A33VAPM1000
| निर्माता संख्या | |
| एनवाईआरडी | |
| उत्पाद नमूना | |
| 705 रेंज 6m | |
| एंटीना फॉर्म / आकार / सामग्री | |
|
ए बी यू |
केबल एंटीना / 304 केबल एंटीना / PTFE विशेष अनुकूलित |
| प्रक्रिया कनेक्शन | |
| ए | धागा: G1½A |
| बी | धागा: G1A |
| सी | थ्रेड: G¾A |
| डी | धागा: 1½एनपीटी |
| इ | एफ लैंग: डीएन 50 |
| एफ | निकला हुआ किनारा: डीएन 80 |
| जी | निकला हुआ किनारा: डीएन 100 |
| यू | विशेष अनुकूलित |
| आउटपुट / आपूर्ति | |
|
1 4 ~ 20mA / 24VDC दो-तार 2 4~20mA/24VDC/हार्ट टू-वायर 3 4~20mA/220VAC/हार्ट फोर-वायर 4 आरएस 485 / मोडबस |
|
| लाइव डिस्प्ले / प्रोग्रामिंग | |
| कुल्हाड़ी | बिना साथ |
| नुयिंग कोड | |
| XX | |
| प्रक्रिया तापमान |
| 1 - 40 ~ + 130 ℃ |
| 2 - 40 ~ + 250 ℃ |
| 3 - 40 ~ + 500 ℃ |
| वाई विशेष अनुकूलित |
| प्रक्रिया दबाव |
| 1 - 0.1 ~ + 0.3 एमपीए |
| 2 - 0.1~+ 2.0MPa |
| 3 - 0.1 ~ + 4.0MPa |
| वाई विशेष अनुकूलित |
| सील |
|
वी विटोन के कलरेज़ो वाई विशेष अनुकूलित |
| आवास सामग्री/सुरक्षा स्तर |
| एक एल्यूमिनियम / आईपी65 |
| डी एल्यूमिनियम (दोहरी गुहा) / आईपी 67 |
| एस एसएस 304 / आईपी 68 |
| वाई विशेष अनुकूलित |
| धमाका प्रूफ ग्रेड |
| पी मानक |
| एल एक्सिया IICT6 |
| जी Exd[ia] IICT6 स्पेशल |
| वाई अनुकूलित |
| केबल प्रविष्ट |
|
एम एम20×1.5 एन 1/2 "एनपीटी वाई विशेष अनुकूलित |
| रेंज (इकाई: सेमी) |
| एक्स ...... |
