उत्पाद विवरण:
|
| माप सीमा: | 6 | एंटीना प्रकार: | एंटी-जंग एंटीना |
|---|---|---|---|
| एंटीना सामग्री: | 304+PTFE,316L+PTFE (वैकल्पिक) | प्रक्रिया कनेक्शन: | पेंच धागा, निकला हुआ किनारा (वैकल्पिक), |
| शुद्धता: | ± 1 मिमी | परिचालन तापमान: | -40 ~ 130 ℃ |
| सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | प्रक्रिया दबाव: | -0.1-2एमपीए |

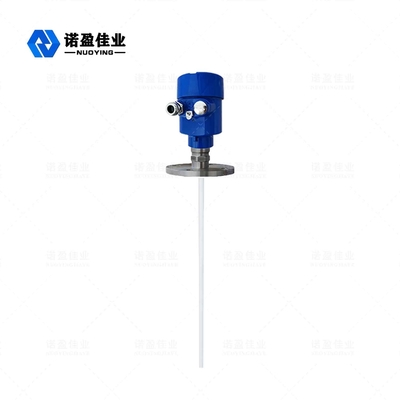

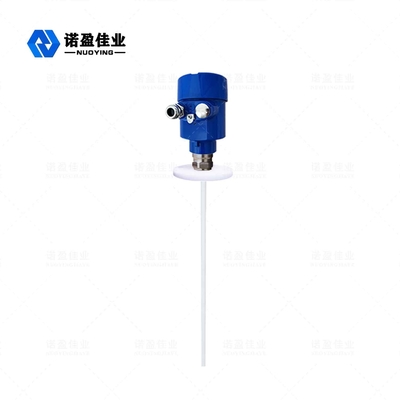

NYRD702 PTFE1.8GHz गाइडेड वेव राडार स्तर मीटर
गाइडेड वेव रडार लेवल मीटर टाइम डोमेन रिफ्लेक्शन (TDR) के सिद्धांत पर आधारित एक लेवल मीटर है।रडार स्तर गेज की विद्युत चुम्बकीय पल्स प्रकाश की गति से स्टील केबल या जांच के साथ फैलती है।स्तर मीटर की पल्स का हिस्सा एक प्रतिध्वनि बनाने और उसी पथ के साथ पल्स ट्रांसमीटर पर लौटने के लिए परिलक्षित होता है।ट्रांसमीटर और मापा माध्यम की सतह के बीच की दूरी उस अवधि के दौरान नाड़ी के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।
NYRD702 एंटीकोर्सिव गाइडेड वेव रडार लेवल मीटर मजबूत संक्षारक माध्यम के स्तर की निगरानी के लिए अधिक उपयुक्त है, जैसे हाइड्रोक्लोरिक एसिड समाधान, नाइट्रिक एसिड समाधान, हाइड्रोब्रोमिक एसिड, पतला सल्फ्यूरिक एसिड और इतने पर।
राडार स्तर मीटरतकनीकी मापदण्ड
| ठेठ आवेदन | तरल पदार्थ, पाउडर, ठोस कण, संक्षारक मीडिया |
| एंटीना सामग्री | पीटीएफई (वैकल्पिक) |
| माप सीमा | 6 वर्ग मीटर |
| शुद्धता | ± 1 मिमी |
| बिजली की आपूर्ति | 24 वीडीसी (दो-तार, चार-तार) |
| मध्यम तापमान | -40～+130℃,-40～+250℃ |
| दबाव | ई -0.1～4.0एमपीए |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
| संरक्षण वर्ग | आईपी67 |
| धमाका प्रूफ ग्रेड | ExiaⅡCT6 (वैकल्पिक) |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटरऑपरेटिंग सिद्धांत
निर्देशित तरंग रडार द्वारा उत्सर्जित उच्च आवृत्ति माइक्रोवेव पल्स डिटेक्शन घटक (स्टील केबल या स्टील रॉड) के साथ फैलता है, और जब यह मापा माध्यम का सामना करता है, तो ढांकता हुआ स्थिरांक के अचानक परिवर्तन के कारण, यह प्रतिबिंब का कारण बनता है, और एक हिस्सा नाड़ी ऊर्जा वापस परिलक्षित होती है।प्रेषित नाड़ी और परावर्तित नाड़ी के बीच का समय अंतराल मापा माध्यम की दूरी के समानुपाती होता है।
दर्ज करें
निर्देशित तरंग रडार समय यात्रा के सिद्धांत पर आधारित एक मापक यंत्र है।रडार तरंग प्रकाश की गति से चलती है, और चलने के समय को इलेक्ट्रॉनिक घटकों के माध्यम से एक स्तर संकेत में परिवर्तित किया जा सकता है।जांच उच्च आवृत्ति दालों का उत्सर्जन करती है और केबल या रॉड जांच के साथ फैलती है।जब दालें सामग्री की सतह से मिलती हैं, तो वे वापस परावर्तित हो जाती हैं और रिसीवर द्वारा उपकरण में प्राप्त की जाती हैं, और दूरी संकेत एक स्तर संकेत में परिवर्तित हो जाता है।
परावर्तित पल्स सिग्नल को केबल या रॉड जांच के साथ उपकरण के इलेक्ट्रॉनिक सर्किट भाग में प्रेषित किया जाता है, और माइक्रोप्रोसेसर सामग्री की सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न प्रतिध्वनि की पहचान करने के लिए सिग्नल को संसाधित करता है।सही इको सिग्नल की पहचान पल्स सॉफ्टवेयर द्वारा पूरी की जाती है, और भौतिक सतह से दूरी D, समय यात्रा T के समानुपाती होती है
धड़कन:
D=C×T/2, जहाँ C प्रकाश की गति है
चूंकि खाली टैंक की दूरी E ज्ञात है, सामग्री स्तर L है:L=ED
निर्यात
खाली टैंक ऊंचाई ई (= शून्य बिंदु), पूर्ण टैंक ऊंचाई एफ (= पूर्ण पैमाने) और कुछ एप्लिकेशन पैरामीटर दर्ज करके सेट करें, एप्लिकेशन पैरामीटर स्वचालित रूप से 4- 20 एमए आउटपुट के अनुरूप माप पर्यावरण के लिए उपकरण को अनुकूलित करेंगे।
राडार स्तर मीटरस्थापना आवश्यकताएं
मानक स्थापना विधि
कंटेनर व्यास के 1/4 या 1/6 पर स्थापित करने की अनुशंसा की जाती है।
नोट: टैंक की दीवार से न्यूनतम दूरी L0≥300mm, H0≥50mm है।
इनलेट और आउटलेट से दूर रहें।
लिमिट स्विच, हीटिंग कॉइल, एजिटेटर आदि जैसी बाधाओं से दूर रहें। नोट: जांच और बाधा के बीच की दूरी ≥200mm है।
जब कंटेनर एक धातु की कैन हो, तो राडार को पूरी रेंज में कैन की दीवार और तल को नहीं छूना चाहिए।
यदि कंटेनर का निचला भाग पतला है, तो टैंक के शीर्ष के केंद्र में रडार स्थापित किया जा सकता है।
इंस्टालेशन शॉर्ट पाइप की ऊंचाई L1≤10cm होनी चाहिए।
