उत्पाद विवरण:
|
| माप सीमा: | 30मी | एंटीना प्रकार: | उच्च तापमान केबल एंटीना |
|---|---|---|---|
| परिचालन तापमान: | -40 ~ 250 ℃ | सिग्नल आउटपुट: | 4-20mA, 4-20mA/HART |
| प्रक्रिया दबाव: | -0.1-4MPa, -1~40BAR | बिजली की आपूर्ति: | 24VDC/220VAC |
| संरक्षण ग्रेड: | आईपी67 | आवृत्ति: | 1.8GHz |

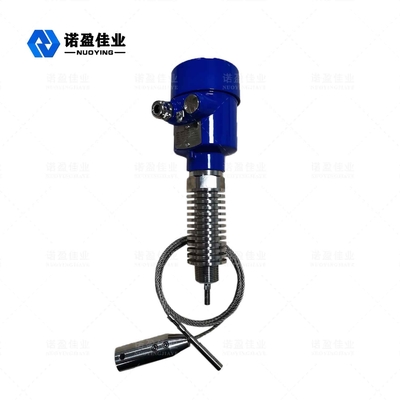

NYRD701 (उच्च तापमान प्रकार)1.8GHz गाइडेड वेव राडार स्तर मीटर
गाइडेड वेव रडार लेवल मीटर टाइम डोमेन रिफ्लेक्शन (TDR) के सिद्धांत पर आधारित एक लेवल मीटर है।रडार स्तर गेज की विद्युत चुम्बकीय पल्स प्रकाश की गति से स्टील केबल या जांच के साथ फैलती है।स्तर मीटर की पल्स का हिस्सा एक प्रतिध्वनि बनाने और उसी पथ के साथ पल्स ट्रांसमीटर पर लौटने के लिए परिलक्षित होता है।ट्रांसमीटर और मापा माध्यम की सतह के बीच की दूरी उस अवधि के दौरान नाड़ी के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।
राडार स्तर मीटरतकनीकी मापदण्ड
| ठेठ आवेदन | तरल पदार्थ, पाउडर, ठोस कण, संक्षारक मीडिया |

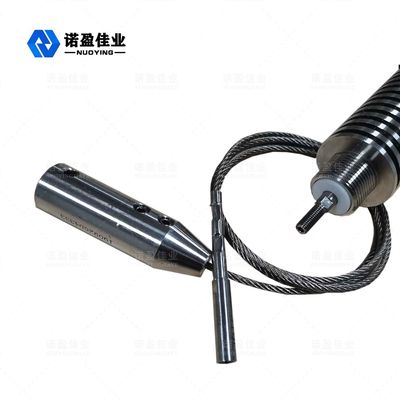

| एंटीना सामग्री | लचीली केबल / 304 / PTFE (वैकल्पिक) |
| माप सीमा | 30 वर्ग मीटर |
| शुद्धता | ± 1 मिमी |
| बिजली की आपूर्ति | 24 वीडीसी (दो-तार, चार-तार) |
| मध्यम तापमान | -40～+250℃ |
| दबाव | ई -0.1～4.0एमपीए |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
| संरक्षण वर्ग | आईपी65 |
| धमाका प्रूफ ग्रेड | ExiaⅡCT6 (वैकल्पिक) |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!

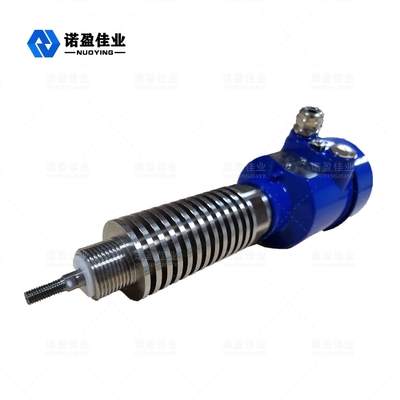

रेडिएटर की संरचना में शामिल होने के लिए निर्देशित तरंग रडार स्तर मीटर एंटीना, रेडिएटर गर्म इलेक्ट्रॉन घटक शीतलन उपकरण का उपयोग करने वाले विद्युत उपकरणों का एक प्रकार है, जो स्टेनलेस स्टील शीट संरचना जैसे 304/316 से अधिक सामग्री से बना है।हीट सिंक घटकों से गर्मी को अधिक प्रभावी चालन बना सकता है, ताकि उत्पाद को उच्च तापमान के अवसरों पर लागू किया जा सके।
राडार स्तर मीटरडिज़ाइन विशेषताएँ
निर्देशित तरंग रडार स्तर मीटर उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय इको डिस्कवरी इको प्रसंस्करण प्रौद्योगिकी, संपर्क माप, उच्च माप सटीकता और अधिक सटीक माप को अपनाता है।साथ ही, निर्देशित तरंग रडार आसंजन के लिए प्रतिरोधी है और बाहरी वातावरण जैसे मध्यम तापमान और आसंजन से प्रभावित नहीं होता है।
विभिन्न प्रकार की प्रक्रिया कनेक्शन विधियों और प्रकार का पता लगाने वाले घटक 70X श्रृंखला निर्देशित तरंग रडार स्तर गेज को विभिन्न जटिल कार्य स्थितियों और अनुप्रयोगों के लिए उपयुक्त बनाते हैं।जैसे: उच्च तापमान, उच्च दबाव और छोटे ढांकता हुआ निरंतर माध्यम।
पल्स वर्किंग मोड का उपयोग करते हुए, उत्पाद में बहुत कम उत्सर्जन शक्ति होती है, और इसे विभिन्न धातु और गैर-धातु में स्थापित किया जा सकता है
मानव शरीर और पर्यावरण को नुकसान पहुंचाए बिना कंटेनर।
राडार स्तर मीटरस्थापना आवश्यकताएं
मानक स्थापना विधि
कंटेनर व्यास के 1/4 या 1/6 पर स्थापित करने की अनुशंसा की जाती है।
नोट: टैंक की दीवार से न्यूनतम दूरी L0≥300mm, H0≥50mm है।
इनलेट और आउटलेट से दूर रहें।
लिमिट स्विच, हीटिंग कॉइल, एजिटेटर आदि जैसी बाधाओं से दूर रहें। नोट: जांच और बाधा के बीच की दूरी ≥200mm है।
जब कंटेनर एक धातु की कैन हो, तो राडार को पूरी रेंज में कैन की दीवार और तल को नहीं छूना चाहिए।
यदि कंटेनर का निचला भाग पतला है, तो टैंक के शीर्ष के केंद्र में रडार स्थापित किया जा सकता है।
इंस्टालेशन शॉर्ट पाइप की ऊंचाई L1≤10cm होनी चाहिए।
