उत्पाद विवरण:
|
| सिग्नल आउटपुट: | 4... 20mA/HART (दो / चार) RS485/Modbus... | धमाका प्रूफ ग्रेड: | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
|---|---|---|---|
| आवृत्ति सीमा: | 26GHz | संरक्षण ग्रेड: | आईपी67 |
| प्रक्रिया कनेक्शन: | समर्थन, निकला हुआ किनारा | बिजली की आपूर्ति: | 24VDC (दो लाइनें, चार लाइनें) |
| प्रक्रिया दबाव: | -0.1 - 4.0MPa | मध्यम तापमान: | -40C-250℃ |
| हाई लाइट: | 26Ghz रडार टाइप लेवल इंडिकेटर,रडार टाइप लेवल इंडिकेटर 316L,316L गाइडेड वेव रडार सेंसर |
||

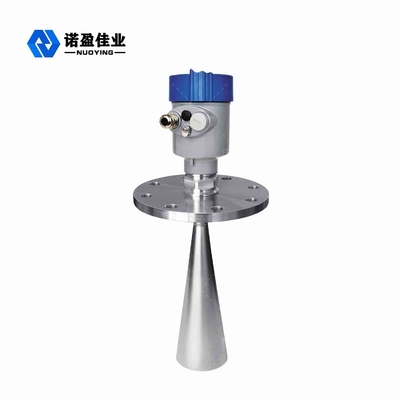

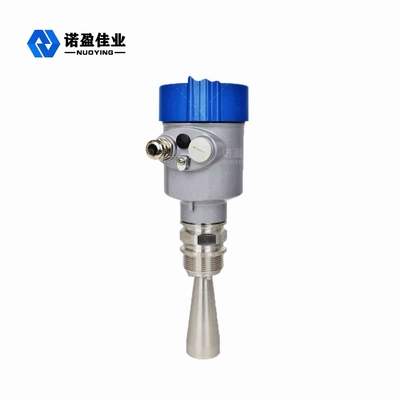

26GHz NYRD-806 रडार स्तर ट्रांसमीटर सामग्री 316L उच्च मानक
26GHz NYRD-806 रडार स्तर ट्रांसमीटर
रडार स्तर ट्रांसमीटरडिजाइन विशेषताओं
रडार स्तर ट्रांसमीटरतकनीकी पैमाने
| आवेदन | तापमान, दबाव, और थोड़ा संक्षारक तरल |
| माप श्रेणी | 30मी |
| एंटीना सामग्री | 316एल |
| शुद्धता | ± 3 मिमी |
| मध्यम तापमान | 40 सी- 250 ℃ |
| प्रक्रिया दबाव | 0.1 4.ओएमपीए |
| बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
| प्रक्रिया कनेक्शन | समर्थन, निकला हुआ किनारा |
| संरक्षण ग्रेड | आईपी67 |
| आवृत्ति सीमा | 26GHz |
| धमाका प्रूफ ग्रेड |
| अभिनेता संख्या | प्रक्रिया तापमान |
| एनवाईआरडी | 1-40 +100°C |
| उत्पाद नमूना | 2 -40 +130°C |
| 805 रेंज 10m | 3 -40 +250°C |
| 806 रेंज30m | 4 -40 +400°C |
| 807 रेंज20m | वाई विशेष कस्टम प्रकार |
| 808 रेंज70m | प्रक्रिया दबाव |
| 809 रेंज35m | 1 -0.1 +0.3MPa |
| 810 रेंज80m | 2 -0.1 +2.0MPa |
| -86 रेंज20m | 3 -0.1~+4.0MPa |
| -87 रेंज35m | वाई विशेष कस्टम प्रकार |
| -एसएल रेंज 30 मी, 80 मी | सील |
| -पीबी रेंज40m | वाई विटोन |
| -एसडी रेंज40m | के कलरेज़ो |
| -टीजे रेंज 40 एम | वाई विशेष कस्टम प्रकार |
| एंटीना/आकार/सामग्री | शैल सामग्री / संरक्षण |
| एक बैटर एंटीना / सीलबंद हॉर्न / PTFE | एक एल्यूमिनियम/आईपी67 |
| बी तुरही एंटीना / 46 मिमी / 316L | डी एल्यूमिनियम (डबल कक्ष) / आईपी 67 एस एसएस 304 / आईपी 68 |
| सी तुरही एंटीना / 76mm / 316L | वाई विशेष कस्टम प्रकार |
| डी तुरही एंटीना / 96 मिमी / 316L | धमाका प्रूफ ग्रेड |
| ई तुरही एंटीना 121mm/316L | पी मानक |
| एफ झुकाव एंटीना / 242 मिमी 316L | एल एक्सिया IICT6 |
| पी फ्लैट एंटीना / PTFE | जी Exd [ia] IICT6 |
| एस छोटी बूंद एंटीना / PTFE | वाई विशेष कस्टम प्रकार |
| आर रॉड एंटीना / सीलबंद हॉर्न / पीएफए | विद्युत इंटरफ़ेस |
| वाई विशेष कस्टम प्रकार | एम M20X1.5 |
| प्रक्रिया नियंत्रण | एन 1/2 (एनपीटी) |
| एक थ्रेड कनेक्शन: G1%A | वाई विशेष कस्टम प्रकार |
| बी निकला हुआ किनारा कनेक्शन: डीएन 50 | प्रदर्शन |
| सी निकला हुआ किनारा कनेक्शन: डीएन 80 | एक बेल्ट |
| डी निकला हुआ किनारा कनेक्शन: डीएन 100 | एक्स बिना |
| ई निकला हुआ किनारा कनेक्शन: डीएन 150 | रंग (इकाई: सेमी) |
| एफ यूनिवर्सल निकला हुआ किनारा कनेक्शन | एक्स |
| जी क्लैंपिंग स्थापना | |
| एच स्टेंट स्थापना | |
| वाई विशेष कस्टम प्रकार | |
| आउटपुट / सप्लाई पावर | |
| 2 4~20mA/24VDC दो-तार | |
| 3 4~20mA/24VDC/हार्ट टू-वायर | |
| 4 4〜20mA/220VAC/हार्ट चार-तार | |
| 5 आरएस 485 / मोडबस |
नोट: मांग पर अनुकूलित
रडार स्तर ट्रांसमीटरपरिचालन सिद्धांत
रडार स्तर का एंटीना एक संकीर्ण माइक्रोवेव पल्स का उत्सर्जन करता है और इसे एंटीना के माध्यम से नीचे पहुंचाता है।नाड़ी मापी जा रही माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से स्वीकार किया जाता है, सिग्नल को इलेक्ट्रॉनिक सर्किट भाग में स्वचालित रूप से ऑब्जेक्ट स्थिति सिग्नल में परिवर्तित कर दिया जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है, विद्युतचुंबकीय तरंगों को लक्ष्य तक पहुंचने और वापस रिसीवर तक परावर्तित होने में लगने वाला समय लगभग तात्कालिक होता है।) माप आधार सतह: थ्रेड बॉटम या फ्लैंज कवर
नोट: यह सुनिश्चित करने के लिए रडार ऑब्जेक्ट टाइमिंग का उपयोग करें कि उच्चतम स्तर माप अंधे क्षेत्र में प्रवेश नहीं कर सकता है (आंकड़े में क्षेत्र डी)
रडार स्तर ट्रांसमीटरउत्पाद परिचय
रडार स्तर मीटर NYR D80X श्रृंखला सेंसर एक 26Hz उच्च आवृत्ति वाला रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 80 मीटर है।एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च दर सिग्नल विश्लेषण प्रसंस्करण कर सकता है ताकि उपकरण का उपयोग कुछ जटिल माप स्थितियों जैसे प्रतिक्रिया केतली, ठोस भंडारण के लिए किया जा सके।
