उत्पाद विवरण:
|
माप सीमा: | 20m,40m | आवेदन: | तरल और धूल माप |
---|---|---|---|
सामग्री: | 304 और PTFE | प्रक्रिया कनेक्शन: | पेंच धागा, निकला हुआ किनारा (वैकल्पिक), निकला हुआ किनारा |
संरक्षण ग्रेड: | प्रदर्शन उपकरण IP67, IP67 | परिचालन तापमान: | -40 ~ 260 ℃ |
सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART, RS485 | प्रक्रिया दबाव: | वायुमंडलीय दबाव,-0.1-4MPa, -1~40BAR |
हाई लाइट: | 220V एसी गाइडेड माइक्रोवेव लेवल ट्रांसमीटर,मिस्ट फोम गाइडेड माइक्रोवेव लेवल ट्रांसमीटर,220V एसी गाइडेड वेव रडार |

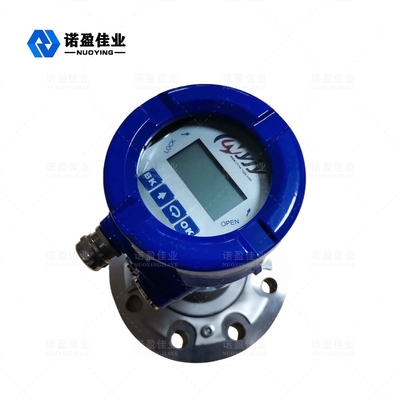

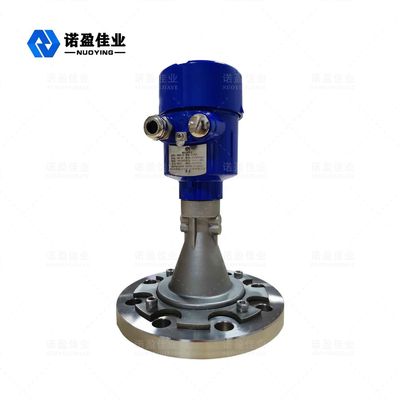

26GHz एनवाईआरडी-पीबी-डी फ्लैट राडार स्तर मीटर
फ्लैट-पैनल रडार स्तर मीटर एक 26GHz उच्च आवृत्ति वाला रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 40 मीटर है।एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च गति सिग्नल विश्लेषण और प्रसंस्करण कर सकता है, ताकि उपकरण का उपयोग कुछ जटिल अवसरों जैसे भाप, फोम, धूल, क्रिस्टलीकरण, संक्षेपण आदि में किया जा सके।
राडार स्तर मीटरतकनीकी मापदण्ड
नमूना | एनवाईआरडी-पीबी-ए | एनवाईआरडी-पीबी-बी | एनवाईआरडी-पीबी-सी | एनवाईआरडी-पीबी-डी | एनवाईआरडी-पीबी-ई |
ठेठ आवेदन | भाप, धुंध, फोम, मजबूत जंग, क्रिस्टलीकरण, संक्षेपण, आसंजन, आदि। | ||||
संचारित आवृत्ति | 26GHz | ||||
इको सैंपलिंग | 100 गुना/सेक | ||||
एंटीना सामग्री | पीटीएफई+304 | पीटीएफई | पीटीएफई+304 | पीटीएफई+304 | पीएफए |
श्रेणी | 40m | ||||
शुद्धता | 0.05%~0.1% एफएस | ||||
बिजली की आपूर्ति | 24VDC (दो-तार, चार-तार), 220V AC | ||||
शक्ति | 3डब्ल्यू | ||||
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... | ||||
प्रक्रिया तापमान | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
प्रक्रिया दबाव | -0.1~2.0MPa | ||||
प्रक्रिया कनेक्शन | ब्रैकेट, निकला हुआ किनारा (वैकल्पिक) | ||||
विद्युत इंटरफ़ेस | एम20×1.5, ½ "एनपीटी | ||||
संरक्षण वर्ग | आईपी 67 | ||||
धमाका प्रूफ ग्रेड | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटरऑपरेटिंग सिद्धांत
रडार स्तर का एंटीना संकीर्ण माइक्रोवेव दालों का उत्सर्जन करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।पल्स मापा माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से प्राप्त किया जाता है, और सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से एक स्तर सिग्नल में परिवर्तित हो जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है, विद्युत चुम्बकीय तरंग लक्ष्य तक पहुँचती है और वापस रिसीवर को परावर्तित हो जाती है। लिया गया समय लगभग तात्कालिक है)।
जैसा कि चित्र दिखाता है:
ए।रेंज सेटिंग, कम समायोजन (4mA)बी.उच्च समायोजन (20mA)सी.ब्लाइंड जोन रेंज
माप के लिए संदर्भ सतह: धागे की निचली सतह या निकला हुआ किनारा की सीलिंग सतह।
नोट: रडार स्तर के समय का उपयोग करते समय, सुनिश्चित करें कि उच्चतम सामग्री स्तर माप अंधा क्षेत्र (आंकड़े में सी द्वारा दिखाया गया क्षेत्र) में प्रवेश नहीं कर सकता है।
राडार स्तर मीटरडिज़ाइन विशेषताएँ
एंटीना आकार में छोटा है, स्थापित करने में आसान है;गैर संपर्क रडार, कोई पहनने और कोई प्रदूषण नहीं।
जंग, फोम, जल वाष्प, तापमान और दबाव में परिवर्तन से अप्रभावित।
बीम कोण छोटा होता है और ऊर्जा केंद्रित होती है, जो प्रतिध्वनि क्षमता को बढ़ाती है और हस्तक्षेप से बचने में मदद करती है।
माप अंधा क्षेत्र छोटा है, और यह छोटे टैंक माप के लिए अच्छे परिणाम भी प्राप्त कर सकता है।
उतार-चढ़ाव वाली परिस्थितियों में भी बेहतर प्रदर्शन के लिए उच्च सिग्नल-टू-शोर अनुपात।
